Введение

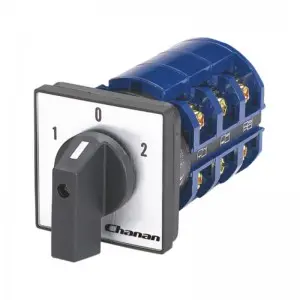

Серия LW26 включает в себя надежную линейку поворотных переключателей, созданных для оптимальной работы как в цепях переменного тока с напряжением 440 В или ниже при частоте 50 Гц, так и в цепях постоянного тока с напряжением 240 В или ниже.Эти универсальные переключатели идеально подходят для таких задач, как размыкание и замыкание, а также переключение цепей при нечастых ручных операциях.Их применение обширно: они служат в качестве переключателей управления трехфазными двигателями, переключателей управления распределительными устройствами, переключателей управления приборами, а также переключателей в машинах и сварочных аппаратах.
Каждый переключатель серии LW26 полностью соответствует стандартам IEC 60947-3 и 60947-5-1, предлагая надежное решение для промышленного использования.Эта серия может похвастаться впечатляющим диапазоном номинальных токов от 10 А до 315 А, что позволяет удовлетворить широкий спектр требований.Примечательно, что варианты LW26-10, LW26-20, LW26-25 и LW26-32F оснащены клеммами с защитой пальцев, что повышает безопасность операторов.
Эти поворотные переключатели подходят для различных сред, где необходимо ручное управление.Для дополнительной безопасности для моделей 20А, 25А, 32А и 63А доступен защитный короб.
Рабочие условия
Наши поворотные кулачковые переключатели выдерживают температуру окружающей среды до 40°C (в среднем не превышает 35°C в течение 24 часов) и остаются полностью работоспособными при температуре до -25°C.Допускается установка на высоте до 2000 м над уровнем моря, и хотя влажность должна оставаться ниже 50% при 40°C, более высокие уровни влажности допустимы при пониженных температурах.
Условия установки
Для достижения наилучших результатов рекомендуется обеспечить чистую окружающую среду при работе наших поворотных разъединителей.Мы настоятельно рекомендуем придерживаться нашего руководства пользователя для правильной установки.
Классифицировано по использованию
■ Переключатель;
■ Выключатель двигателя;
■ Переключатель управления.
Классифицируется по операциям
■Ограниченное движение;
■Пружинный возврат;
■Ограниченное движение с пружинным возвратом.
Классифицировано по контактной системе
■ Переключатели с ограниченным перемещением могут иметь максимум 12 слоев.
■ (для тока 32 А и ниже).А для тока 63 А и выше может быть максимум 8 слоев;
■ Выключатели с пружинным возвратом могут иметь максимум 3 слоя;
■ Переключатели двигателей могут иметь максимум 6 слоев.
Схема работы и положение ручки
Технические характеристики
