САУ5-Т2-40
Chanan
| Количество: | |
|---|---|

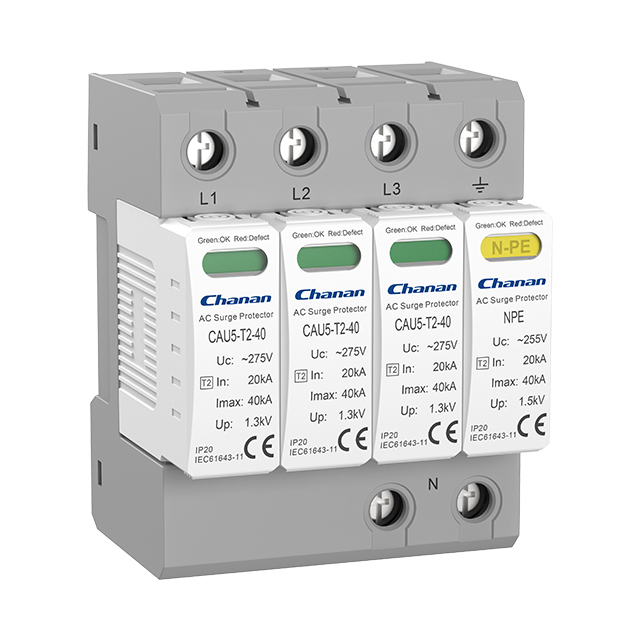

Защитите свою электрическую инфраструктуру с помощью CAU5-T2-40, мощного устройства защиты от перенапряжения переменного тока (SPD), способного выдерживать максимальные токи разряда до 40 кА.Это устройство защиты класса II способно нейтрализовать переходные перенапряжения, независимо от того, возникают ли они в результате быстрых процессов переключения или воздействия непрямой молнии.
Таблица 1
| Кол-во полюсов | 1П | 2П | 3П | 4П | 1П+НПЕ | 3P+NPE |
| Сетевые системы | TN-S, TN-C, TT(только LN) | ТН-С | ТН-С | ТН-С | ТТ, ТН-С | |
| Режим защиты | L-PE, N-PE(только TN-S), L-PEN, LN | Л-ПЭ, Н-ПЭ | L-PEN | Л-ПЭ, Н-ПЭ | ЛН, Н-ПЭ | |
| Защитные элементы | Высокоэнергетический ДВС | Высокоэнергетические MOV и GDT | ||||
Таблица 2
| Максимальное непрерывное рабочее напряжение (LN) | УК | 150 В | 275В | 320В | 385В | 440В |
| Максимальное непрерывное рабочее напряжение (N-PE) | УК | 255В | ||||
| Номинальный ток разряда (8/20 мкс) (LN)/(N-PE) | In | 20 кА | ||||
| Максимальный ток разряда (8/20 мкс) (LN)/(N-PE) | Imax | 40кА | ||||
| Уровень защиты по напряжению (LN)/(N-PE) | Вверх | 0,8 кВ/1,5 кВ | 1,3 кВ/1,5 кВ | 1,5 кВ/1,5 кВ | 1,8 кВ/1,5 кВ | 2,0 кВ/1,5 кВ |
| Уровень защиты по напряжению 5 кА | Вверх | 0,6кВ | 1,0 кВ | 1,2 кВ | 1,4 кВ | 1,6 кВ |
| Время отклика (LN)/(N-PE) | тА | ≤25 нс/≤100 нс | ||||
| Диапазон рабочих температур | Вт | от -40℃ до +80℃ | ||||
| Макс.Резервный предохранитель | 125 А гЛ/гГ | |||||
| Индикация рабочего состояния/неисправности | Зеленый/красный (LN), желтый (N-PE) | |||||
| Площадь поперечного сечения (Мин.)/(Макс.) | 4 мм²/35 мм² | |||||
| Монтаж | DIN-рейка 35 мм, EN 60715 | |||||
| Материал корпуса | Термальный пластик UL94-V0 | |||||
| Степень защиты | IP20 (встроенный) | |||||
Устройство защиты от перенапряжений типа 2 с максимальным током разряда (8/20 мкс) 40 кА предназначено для обеспечения защиты от перенапряжений среднего уровня, обычно вызываемых непрямыми ударами молнии или переключением электрооборудования.Номинальный ток 40 кА указывает на то, что устройство может выдерживать импульсные токи силой до 40 000 ампер, используя стандартную форму сигнала 8/20 микросекунд.Этот сетевой фильтр необходим для различных применений:
Коммерческие здания: Офисные здания, торговые центры и другие коммерческие объекты получают преимущества от УЗИП на 40 кА типа 2 для защиты электрической инфраструктуры и чувствительных электронных устройств, таких как компьютеры, системы HVAC и освещение, от скачков напряжения.
Промышленные объекты: Фабрикам или заводам с большими двигателями, приводами или оборудованием, которое часто включается и выключается, требуются УЗИП на 40 кА, чтобы предотвратить повреждение этих систем и сократить время простоя.
Жилые комплексы: Высококлассные жилые комплексы со сложной электроникой, системами безопасности и технологиями «умного дома» выиграют от такого уровня защиты от скачков напряжения, которые могут распространяться по линиям электропередачи.
Телекоммуникационная инфраструктура: Телекоммуникационные центры со сложными сетями и системами нуждаются в надежной защите от перенапряжения для поддержания целостности связи и данных.
Коммунальные услуги: Электрические подстанции и водоочистные сооружения также используют УЗИП типа 2 для защиты своих систем управления и операционной техники от повреждений, связанных с перенапряжением.
Для предприятий важно оценить риск перенапряжения и выбрать УЗИП с соответствующим максимальным номинальным током разряда.УЗИП 40 кА типа 2 является распространенным выбором для многих коммерческих и промышленных применений благодаря балансу между стоимостью и производительностью.Установка должна соответствовать местным нормам и стандартам, и часто рекомендуется использовать эти УЗИП в сочетании с другими типами (тип 1 и тип 3) для комплексной защиты от перенапряжения.
