САУ5-Т2-40
Chanan
| Количество: | |
|---|---|

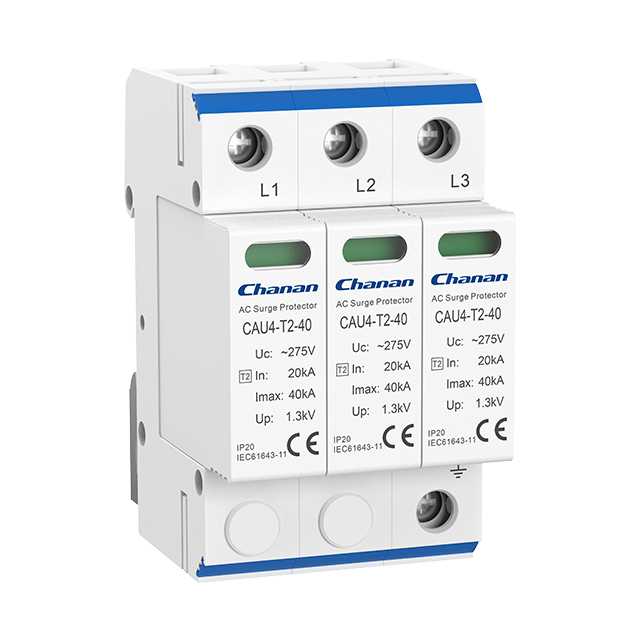

Представляем инновационное CAU4-T2-40, модульное устройство защиты от перенапряжения (SPD) типа 2, разработанное для обеспечения защиты Imax 40 кА.Этот надежный УЗИП защищает ваше основное оборудование, подключенное к источникам питания переменного тока низкого напряжения, от разрушительного воздействия переходного перенапряжения.Независимо от того, является ли источником локальный удар молнии или результат переключения электрической индуктивной или емкостной нагрузки, это устройство обеспечивает надежную защиту и обеспечивает бесперебойную работу вашей системы.
Чтобы обеспечить максимальную безопасность и соответствие международным стандартам, CAU4-T2-40 оснащен механически разными модулями N-PE и LN.Это разумное различие находится в строгом соответствии с разделом 7.3.1 стандарта IEC61643-11 и эффективно предотвращает ошибочные комбинации, которые могут привести к опасным условиям, таким как пожар.Например, газоразрядная трубка модуля N-PE не является взаимозаменяемой с модулем LN на основе варистора, что исключает риск, связанный с неправильной установкой и использованием модулей УЗИП.
Таблица 1
| Кол-во полюсов | 1П | 2П | 3П | 4П | 1П+НПЕ | 3P+NPE |
| Сетевые системы | TN-S, TN-C, TT(только LN) | ТН-С | ТН-С | ТН-С | ТТ, ТН-С | |
| Режим защиты | L-PE, N-PE(только TN-S), L-PEN, LN | Л-ПЭ, Н-ПЭ | L-PEN | Л-ПЭ, Н-ПЭ | ЛН, Н-ПЭ | |
| Защитные элементы | Высокоэнергетический ДВС | Высокоэнергетические MOV и GDT | ||||
Таблица 2
| Максимальное непрерывное рабочее напряжение (LN) | УК | 275В | 320В | 385В | 440В |
| Максимальное непрерывное рабочее напряжение (N-PE) | УК | 255В | |||
| Номинальный ток разряда (8/20 мкс) (LN)/(N-PE) | In | 20 кА | |||
| Максимальный ток разряда (8/20 мкс) (LN)/(N-PE) | Imax | 40кА | |||
| Уровень защиты по напряжению (LN)/(N-PE) | Вверх | 1,3 кВ/1,5 кВ | 1,5 кВ/1,5 кВ | 1,8 кВ/1,5 кВ | 2,0 кВ/1,5 кВ |
| Уровень защиты по напряжению 5 кА | Вверх | 1,0 кВ | 1,2 кВ | 1,4 кВ | 1,6 кВ |
| Время отклика (LN)/(N-PE) | тА | ≤25 нс/≤100 нс | |||
| Диапазон рабочих температур | Вт | от -40℃ до +80℃ | |||
| Макс.Резервный предохранитель | 125 А гЛ/гГ | ||||
| Индикация рабочего состояния/неисправности | Зеленый/красный (LN), желтый (N-PE) | ||||
| Площадь поперечного сечения (Мин.)/(Макс.) | 4 мм²/35 мм² | ||||
| Монтаж | DIN-рейка 35 мм, EN 60715 | ||||
| Материал корпуса | Термальный пластик UL94-V0 | ||||
| Степень защиты | IP20 (встроенный) | ||||
Устройство защиты от перенапряжений типа 2 с максимальным током разряда (8/20 мкс) 40 кА предназначено для обеспечения защиты от перенапряжений среднего уровня, обычно вызываемых непрямыми ударами молнии или переключением электрооборудования.Номинальный ток 40 кА указывает на то, что устройство может выдерживать импульсные токи силой до 40 000 ампер, используя стандартную форму сигнала 8/20 микросекунд.Этот сетевой фильтр необходим для различных применений:
Коммерческие здания: Офисные здания, торговые центры и другие коммерческие объекты получают преимущества от УЗИП на 40 кА типа 2 для защиты электрической инфраструктуры и чувствительных электронных устройств, таких как компьютеры, системы HVAC и освещение, от скачков напряжения.
Промышленные объекты: Фабрикам или заводам с большими двигателями, приводами или оборудованием, которое часто включается и выключается, требуются УЗИП на 40 кА, чтобы предотвратить повреждение этих систем и сократить время простоя.
Жилые комплексы: Высококлассные жилые комплексы со сложной электроникой, системами безопасности и технологиями «умного дома» выиграют от такого уровня защиты от скачков напряжения, которые могут распространяться по линиям электропередачи.
Телекоммуникационная инфраструктура: Телекоммуникационные центры со сложными сетями и системами нуждаются в надежной защите от перенапряжений для поддержания целостности связи и данных.
Коммунальные услуги: Электрические подстанции и водоочистные сооружения также используют УЗИП типа 2 для защиты своих систем управления и операционной техники от повреждений, связанных с перенапряжением.
Для предприятий важно оценить риск перенапряжения и выбрать УЗИП с соответствующим максимальным номинальным током разряда.УЗИП 40 кА типа 2 является распространенным выбором для многих коммерческих и промышленных применений благодаря балансу между стоимостью и производительностью.Установка должна соответствовать местным нормам и стандартам, и часто рекомендуется использовать эти УЗИП в сочетании с другими типами (тип 1 и тип 3) для комплексной защиты от перенапряжений.
