CAU5 Устройство защиты от перенапряжения переменного тока, тип 2, Imax 20 кА, УЗИП переменного тока класса II

Стандарт: МЭК/EN 61643-11.
Количество полюсов: 1,2,3,4,1P+NPE, 3P+NPE
Номинал перенапряжения: Imax=20 кА (8/20 мкс)
Категория IEC/EN: Тип 2/Класс II
Макс.постоянное рабочее напряжение: 150, 275, 320, 385, 440 В
Корпус: Съемный дизайн

Модель:
КАУ5-Т2-20
Марка продукта:
Chanan

штат:

Количество:



Запрос цены

Описание продукта

Описание

Комплексная защита источника питания переменного тока

Представляем модульное устройство защиты от перенапряжения (SPD) CAU5-T2-20 типа 2 — современное решение для защиты вашего критически важного оборудования от переходных перенапряжений.Эта важная система обеспечивает надежную защиту от непредсказуемого характера переходных напряжений, вызванных локальными ударами молнии и коммутацией различных электрических нагрузок, как индуктивных, так и емкостных.Он специально разработан для обеспечения непревзойденной безопасности устройств, подключенных к источникам питания переменного тока низкого напряжения.

Универсальная и удобная установка

Каждая модель CAU5-T2-20 легко оснащается гибкими соединительными основаниями для монтажа на DIN-рейку, которые доступны в вариантах от 1 до 4 модулей.Это обеспечивает простую установку выбранных вами модулей защиты от перенапряжений по принципу «включай и работай», обеспечивая удобную для пользователя настройку, которую можно быстро адаптировать в соответствии с вашими конкретными потребностями в защите без каких-либо проблем.

Усовершенствованная защита нейтрали и линии PE

Для дальнейшего повышения защитных возможностей УЗИП включает в себя модули NPE, которые облегчают сборку комбинированных систем УЗИП 1P+NPE и 3P+NPE.Эти конфигурации способствуют обеспечению улучшенной защиты непрерывности между нейтральными линиями и эквипотенциальными системами линий PE.С добавлением модулей NPE эффективность защиты от перенапряжения CAU5-T2-20 значительно повышается, обеспечивая высочайший уровень защиты там, где это наиболее важно.

Технические параметры

Таблица 1

Кол-во полюсов	1П	2П	3П	4П	1П+НПЕ	3P+NPE
Сетевые системы	TN-S, TN-C, TT(только LN)	ТН-С	ТН-С	ТН-С	ТТ, ТН-С
Режим защиты	L-PE, N-PE(только TN-S), L-PEN, LN	Л-ПЭ, Н-ПЭ	L-PEN	Л-ПЭ, Н-ПЭ	ЛН, Н-ПЭ
Защитные элементы	Высокоэнергетический ДВС				Высокоэнергетические MOV и GDT

Таблица 2

Максимальное непрерывное рабочее напряжение (LN)	УК	150 В	275В	320В	385В	440В
Максимальное непрерывное рабочее напряжение (N-PE)	УК	255В
Номинальный ток разряда (8/20 мкс) (LN)/(N-PE)	In	10 кА
Максимальный ток разряда (8/20 мкс) (LN)/(N-PE)	Imax	20 кА
Уровень защиты по напряжению (LN)/(N-PE)	Вверх	0,8 кВ/1,5 кВ	1,0 кВ/1,5 кВ	1,2 кВ/1,5 кВ	1,45 кВ/1,5 кВ	1,6 кВ/1,5 кВ
Уровень защиты по напряжению 5 кА	Вверх	0,5 кВ	0,8 кВ	1,0 кВ	1,2 кВ	1,4 кВ
Время отклика (LN)/(N-PE)	тА	≤25 нс/≤100 нс
Диапазон рабочих температур	Вт	от -40℃ до +80℃
Макс.Резервный предохранитель		125 А гЛ/гГ
Индикация рабочего состояния/неисправности		Зеленый/красный (LN), желтый (N-PE)
Площадь поперечного сечения (Мин.)/(Макс.)		4 мм²/35 мм²
Монтаж		DIN-рейка 35 мм, EN 60715
Материал корпуса		Термальный пластик UL94-V0
Степень защиты		IP20 (встроенный)

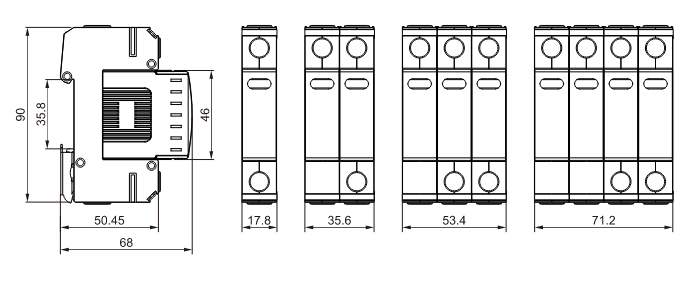

Габаритные размеры

CAU5-T2-20кА-размер

Использование продукта

Устройства защиты от перенапряжения переменного тока типа 2 с максимальным током разряда 20 кА предназначены для защиты электроустановок от перенапряжений, например, вызванных непрямыми ударами молнии или коммутацией электрооборудования.Вот как они обычно применяются:

Коммерческие и жилые электрические панели: Эти устройства защиты от перенапряжений устанавливаются на электрических панелях коммерческих и жилых зданий для защиты от скачков напряжения, которые могут повредить подключенные приборы и чувствительное электронное оборудование.Они являются важным компонентом современных зданий, в повседневной работе которых используются различные электронные устройства.
Соответствие электротехническим нормам и правилам: Установка устройств защиты от перенапряжений типа 2 с максимальным током разряда 20 кА может помочь обеспечить соответствие электротехническим нормам, таким как NEC (Национальный электротехнический кодекс), которые могут требовать защиты от перенапряжения жилых помещений для защиты от перенапряжения и обеспечения безопасности электрооборудования. система.
Промышленные объекты: В промышленных условиях эти устройства защиты от перенапряжения защищают системы управления, оборудование и другие критически важные компоненты, чувствительные к проблемам с качеством электроэнергии.Они особенно важны на объектах, где непрерывность работы имеет решающее значение, а время простоя из-за отказа оборудования должно быть сведено к минимуму.
Возобновляемые энергетические системы: В фотоэлектрических (солнечных) или ветроэнергетических установках эти устройства защиты от перенапряжения используются для защиты инверторов и систем управления от переходных электрических процессов, которые могут быть вызваны атмосферными условиями или событиями переключения сети.

Таким образом, устройства защиты от перенапряжения переменного тока типа 2 с максимальным током разряда 20 кА обеспечивают надежную защиту от перенапряжений в широком диапазоне применений, от жилых до коммерческих и промышленных помещений, обеспечивая защиту чувствительной электроники и соответствие стандартам безопасности.
