НХ00
Chanan
| Количество: | |
|---|---|
Плавкая вставка NH00 является компонентом системы предохранителей NH, которая представляет собой тип промышленных предохранителей, используемых в основном в Европе, но признанных во всем мире.«00» указывает физический размер в пределах серии предохранителей NH, который находится в диапазоне от NH000 (самый маленький) до NH4 (самый большой).
Ключевые характеристики плавкой вставки NH00 включают в себя:

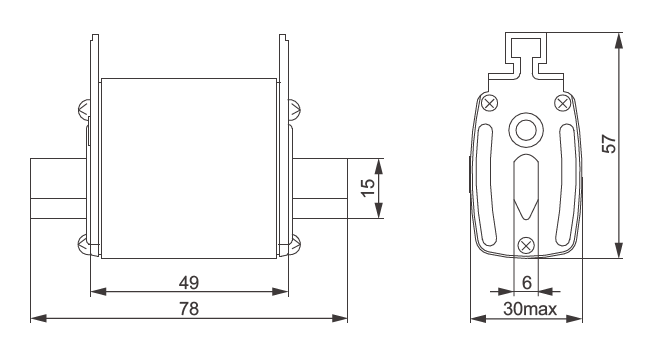

Физический размер: Обозначение «00» относится к размеру предохранителя, который стандартизирован для установки в соответствующие держатели предохранителей и распределительное устройство.
Электрические характеристики: Плавкие вставки NH00 рассчитаны на определенные уровни напряжения и тока, которые определяют, какой электрический ток они могут проводить без перегорания, а также максимальное напряжение, которое они могут безопасно отключить.
Защита: Основная цель плавкой вставки NH00 — защитить электрические цепи от перегрузок по току, вызванных перегрузками или короткими замыканиями.При возникновении перегрузки по току плавкая вставка плавится, разрывая цепь и предотвращая потенциальное повреждение оборудования или опасность возгорания.
Дизайн: Обычно плавкие вставки NH00 имеют ножевидную конструкцию с контактными ножами на обоих концах, что упрощает их установку и замену в основаниях предохранителей или разъединителях.
Приложения: Эти предохранители обычно используются в промышленных условиях для защиты двигателей, трансформаторов и другого электрооборудования.Они предназначены для быстрого устранения высоких токов повреждения, чтобы обеспечить безопасность и минимизировать повреждение оборудования.
Стандартизация: Предохранители NH разработаны в соответствии со стандартами Международной электротехнической комиссии (IEC), что обеспечивает стабильную производительность и совместимость для различных марок и регионов.
Идентификация: Помимо физического размера и формы, на плавких вставках NH00 указывается их номинальный ток и отключающая способность, чтобы гарантировать использование подходящего предохранителя в каждом конкретном случае.
Плавкие вставки NH00 являются неотъемлемой частью электробезопасности в промышленных условиях, обеспечивая надежную защиту от сверхтоков и поддерживая целостность системы.
| Модель | Эквивалентные модели | Номинальный ток (А) | Номинальное напряжение (В) | I²t (Ампер² секунды) | Потеря мощности (Вт) | |
| Предварительная дуга | I1 120 кА при 500 В | |||||
| НХ00-50А | РТ16-00 НТ00 РТ20-00 РО31 3НА3 | 50 | 500 690 | 5800 | 21500 | 5 |
| НХ00-63А | 63 | 5800 | 25000 | 5 | ||
| НХ00-80А | 80 | 11000 | 35000 | 7 | ||
| НХ00-100А | 100 | 19000 | 6000 | 7.5 | ||
| НХ00-125А | 125 | 25000 | 125000 | 10 | ||
| НХ00-160А | 160 | 64000 | 310000 | 10 | ||
